ОТОПЛЕНИЕ

 Отопление дома может осуществляться различными способами: отопительными приборами, системами теплого пола, системами настенного и потолочного отопления.



 Отопительный прибор – устройство для обогрева помещения путем передачи теплоты от теплоносителя (вода, пар, нагревательный элемент), поступающего от источника теплоты, в окружающую среду.

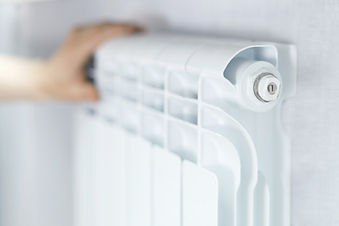

 Радиатор  –  отопительный прибор, отдающий теплоту путем конвекции.

 По конструктивному исполнению радиаторы подразделяют на:

  • секционные и блочные из чугуна, алюминия, стали, биметаллические,

  • трубчатые из стали, алюминия или других цветных металлов,

  • панельные из стали.

Конвектор – отопительный прибор, отдающий теплоту преимущественно за счет свободной конвекции, состоящего из теплоносителя (нагревательного элемента) и кожуха, образующего необогреваемый канал для естественной конвекции.

Конвекторы по типу теплоносителя бывают:

  • электрическими,

  • водяными.

По типу конвекции:

  • естественная,

  • принудительная (встроенный вентилятор).

Встроенные в пол напольные конвекторы играют роль теплового экрана у больших застекленных  площадей (французские окна и двери, зимние фасады и т.д.), экономят пространство и улучшают эстетику.

Встроенному конвектору затруднительно поднимать воздух, который не может поступать снизу. Но эта проблема решается с помощью встроенного вентилятора.

ТИПЫ РАДИАТОРОВ

Чугунные радиаторы

Чугунные секционные отопительные радиаторы отличаются значительной тепловой мощностью на единицу длины прибора.. Чугунные радиаторы также маловосприимчивы к плохому качеству теплоносителя и стойки к коррозии.

Чугунные радиаторы прочны и достаточно долговечны. Их большая масса, с одной стороны, обеспечивает им высокую теплоёмкость и, соответственно, тепловую инерционность, позволяя сглаживать резкие изменения температуры в помещении; однако она же является и недостатком, создавая трудности при монтаже или обслуживании. Чугунным радиаторам требуется периодическая покраска; кроме того, стенки внутренних каналов шершавые и пористые, что со временем приводит к образованию налёта и падению теплоотдачи.

Панельные радиаторы

Панельные радиаторы состоят из одной, двух сваренных вместе стальных листов с углублениями, образующих каналы для циркуляции  по которым движется теплоноситель.

Панельные радиаторы имеют небольшую глубину и мало весят; соответственно, их тепловая инерционность незначительна.

К недостаткам панельных стальных радиаторов следует отнести небольшое рабочее давление, на которое они рассчитаны, чувствительность к гидравлическим ударам, незащищённость внутренней поверхности от коррозионного воздействия воды. Эти свойства ограничивают сферу их применения автономными системами отопления с хорошей водоподготовкой. Кроме того, тыльные поверхности приборов труднодоступны для удаления пыли.

В большинстве случаев панельные радиаторы рассчитываются на рабочее давление от 6 до 8,7 атм, опрессовочное — до 13 атм и максимальную температуру теплоносителя 110 °C.

В качестве теплоносителя используется вода, или водные растворы бытовых антифризов.

Трубчатые радиаторы

Трубчатые стальные радиаторы представляют собой сварную трубчатую конструкцию и являются наиболее дорогостоящими. Они выпускаются в расчете на рабочее давление 10-15 атм. Сварные стыки минимизируют вероятность протечек, но недостатком этих радиаторов является малая толщина стали (1 мм и менее).

Биметаллические радиаторы

Биметаллические радиаторы обладают низкой тепловой инерцией, быстро могут менять свою температуру в зависимости от температуры теплоносителя, поэтому с успехом могут применяться в отопительных системах с режимом терморегуляции.

Биметаллические радиаторы отличаются от алюминиевых наличием стальных внутренних элементов. Конструкция этих радиаторов такова, что запас прочности превышает все возможные давления в системе до 35 атм, контакт теплоносителя с алюминием сведен практически к нулю. Единственным недостатком можно считать только самую высокую стоимость среди радиаторов.

Подвод труб с теплоносителя в основном производится с боковой части радиатора, однако на сегодняшний день уже существуют биметаллические радиаторы с нижней подводкой.

Теплый пол

Благодаря низкой температуре поверхности и оптимальному распределению температур по высоте помещения системы напольного отопления обеспечивают повышенный тепловой комфорт за счет низко-температурного лучистого обмена . В отличие от традиционных систем отопления, при данном способе отопления осуществляется интенсивный теплообмен излучением между человеком  окружающими поверхностями , и таким образом, достигается ощущение комфорта.

 В  тёплых водяных полах тепло подводится в конструкцию пола с помощью

труб с циркулирующим в них жидким теплоносителем (водой или

этиленгликолем). Нагрев теплоносителя осуществляется с помощью газового

котла или от системы центрального отопления.

Современные конструктивные решения позволяют применять водяной тёплый

пол для любых типов зданий и сооружений. В квартирах применение водяного

тёплого пола допустимо при подключении через теплообменные узлы, которые

специально рассчитываются таким образом, чтобы не нарушать

гидравлическую целостность централизованной системы отопления.

Есть некоторые ограничения по установки данной системы в многоквартирных

домах, так водяной теплый является опасным, в плане протечки.Кроме этого,

водяные полы запрещено устанавливать в таких домах на этажах, выше

первого. Для первого же этажа это возможно сделать, если цокольные и

подвальные помещения нежилые.

Запрещено врезать водяные полы в систему центрального отопления, а также в систему подачи горячей воды.

Если вы имеете квартиру на первом этаже и у вас есть газовый автономный котел, можно смело приступать к обустройству водяного теплого пола

Этот тёплый пол  может быть выполнен под большинством видов мебели, не вызывая её рассыхания, что в свою очередь позволяет в любое время осуществлять необходимые изменения интерьера в помещениях.

Трубы для водяного тёплого пола выполняются из сшитого полиэтилена или металлопластика. Они не подвержены коррозии и внутренний слой таких труб не способствует накоплению отложений, так как сохраняется диаметр их проходного сечения.

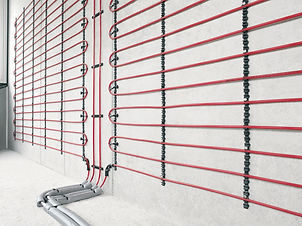

Настенное и потолочное отопление

Системы отопления и охлаждения, монтируемое в стенах, рассеивают тепло

подобно излучению, создавая уютную атмосферу теплообмен осуществляется

за счет передачи лучевым способом — и люди, и животные чувствуют себя

комфортно при том, что температура в помещении становится на несколько

градусов ниже. За счет оптимального расхода топлива на обогрев за один сезон

удастся сэкономить около 10% энергоресурсов.Кроме того, «теплые стены»

снижают в разы конвективные потоки воздуха в помещении. За счет этого пыль

не рассеивается в воздухе, и улучшаются условия проживания для живущих в доме

Для обеспечения комфортных условий в помещении достаточно теплой сделать

только наружную стену, выходящую на улицу, компенсируя потери тепла в

окружающее пространство. Если решено обогревать 2 или более стены, то для

каждой из них нужно делать отдельный контур отопления, подключая его так

же, как отопительный прибор.

КОТЕЛЬНАЯ



Отопительная система, как и все инженерные сети, требует повышенного внимания к деталям. Сердце системы отопления – это котел. Котёл очень важно выбирать правильно, чтобы в дальнейшем не возникло проблем с эксплуатацией отопительной системы и комфортом в доме.

Чтобы выбрать котел нужно:

  1. ​Рассчитать требуемую мощность ( с учетом всех нагрузок на отопление и водоснабжение). Мощность отопительного котла рассчитывается исходя из теплотехнического расчета здания, учитывая такие параметры как- материал и толщина стен, размеры окон, тип фундамента и его утепление, тип кровли и ее утепление, ориентация здания относительно сторон света.

  2. Определиться с типом топлива: газ (магистральный или балонный), жидкое (дизельное), электричество и твердое топливо (кокс, пилеты, дерево, уголь и др.).

  3. Учесть требования к помещению и дымоходу, применительно к выбираемой модели котла.



            -объем помещения топочной при установке отопительного газового оборудования с закрытой (герметичной)   камерой сгорания не нормируются

             -объем помещения топочной при установке отопительного газового оборудования с открытой камерой сгорания зависит от суммарной тепловой мощности всего размещаемого отопительного  оборудования:

до 30 кВт - 7,5 м3

от 30 до 60 кВт - 13,5 м3

свыше 60 кВт - 15 м3

            -высота потолка помещения котельной должна быть не менее 2,5 м.

            -В котельной должно быть окно (или окна) на улицу с площадью остекления не менее 0,5 м².

    4.Выбрать тип котла:

Котлы классифицируются:

  1. По способу размещения напольные и настенные котлы;

  2. По функциональному назначению одноконтурные и двухконтурные (со встроенным небольшим бойлером или проточным водонагревателем);

  3. По типу камеры сгорания они могут быть с открытой (с забором воздуха из помещения) и закрытой камерой сгорания (забором воздуха вне помещения);

  4. По материалу теплообменника – сталь, чугун, медь, нержавеющая сталь (используются в конденсационных газовых котлах)

  5. По электрозависимости, соответственно, выделяют электрозависимые (с функцией самозапуска и без неё) и электронезависимые котлы.

  6. По виду используемого топлива: газовые, электрические, жидкотопливные (дизельное топливо), твердотопливные (дрова, уголь), комбинированные

  7. По способу смешения топлива и воздуха в котле: атмосферные (с открытой камерой сгорания), тубированные (с закрытой камерой сгорания)

  8. По эффективности сжигания топлива: конвекционные, конденсационные

Газовые котлы являются самым популярным видом отопительных котлов — используется примерно 70% от общего числа котлов, в связи с невысокой стоимостью газа и широкой распространенности газовых магистралей. Для их эксплуатации используется природный или сжиженный газ, который при горении отдает свое тепло имеющемуся в устройстве теплообменнику. Тот, в свою очередь, нагревает проходящую через него воду, нагнетаемую специальным насосом. После этого тот же циркуляционный насос подает уже нагретую воду в отопительный контур. ​



Настенный газовый котёл

 Установить его можно на кухне или в отдельной пристройке (в том же гараже) рядом с

насосной станцией, бойлером и другим оборудованием. Фактически настенные котлы

представляют собой мини-котельную, где в достаточно компактном по размеру коробе

собраны теплообменник, циркуляционный насос и расширительный бак, группа

безопасности, система отвода продуктов сгорания, автоматика управления, температурные

датчики и т.д. Котлы могут быть одноконтурные (только отопление) и двухконтурные

(отопление и приготовление горячей воды).

Работают настенные котлы, как правило, на природном газе (метан). Но в случае

необходимости их можно перестроить на сжиженный газ (пропан-бутан), используя комплект

перенастройки на сжиженный газ.

Напольный газовый котёл

Напольные — требуют согласно нормам безопасности отдельной котельной с соблюдением всех требований и норм газовой службы. Работают на основе стального или чугунного теплообменника

— размещаются на полу или специальной платформе; элементы обвязки обычно в комплект поставки не входят.

— стальные жаротрубные котлы — характеризуются повышенной мощностью (до нескольких МВт), достаточным значением КПД;

— чугунные газовые котлы — котлы с чугунным теплообменником чаще всего секционного типа, трубчатыми или дутьевыми горелками; со средней полезной мощностью (до нескольких сотен кВт), ограниченной значительным весом теплообменника; благодаря материалу теплообменника имеют наибольший в сравнении с другими типами срок службы, однако чугун из-за физических свойств (хрупкости) предусматривает и определенные требования к температурным режимам работы устройства; из-за значительного веса теплообменник нередко поставляется в секциях (в разобранном виде).





Напольный твердотопливный котёл

Напольные твердотопливные котлы длительного горения, выполненные из стали, имеют экономичный и экологичный режим работы. Простота установки в ограниченном пространстве, позволяет использовать их в коттеджах, административных зданиях и других жилых помещениях или зданиях иного предназначения. Очень удобна возможность создания системы обогрева, включающую в себя сеть из последовательно соединенных котлов, работающих на разных видах топлива. Твердотопливные отопительные котлы на твердом сырье можно подключить к котлам, работающим на дизельном топливе или газе. Встроенный теплообменник, которым оснащены эти водогрейные устройства, не дают перегреваться отопительной системе и значительно увеличивают безопасность эксплуатации, сводя к минимуму риск пожарной опасности. Дополнительная функция – вентиль-термостат позволяет поддерживать в помещении заданную температуру и обеспечивает плавный переход при изменении режима обогрева.

Обслуживание, подключение твердотопливного котла не требует больших трудозатрат. Конструкция топки разработана таким образом, чтобы максимально облегчить ее очистку от остатков сырья и продуктов горения.

Конденсационные модели, дополнительно используют тепловую энергию, высвобождающуюся в процессе конденсации водяного пара – одной из составляющих дымовых газов. Такое оборудование имеет коэффициент полезного действия среднем выше на 10-20 % чем у традиционных систем, что означает снижение на эту же величину расходов на топливо.

Котлы с естественной тягой (с атмосферной горелкой и с открытой камерой сгорания) - котлы, в которых забор воздуха для горения осуществляется из помещения, где расположен котел (котельная), а отвод продуктов сгорания происходит за счёт естественной тяги.

Котлы с принудительной тягой (наддувные, турбо и с закрытой камерой сгорания) — котлы, в которых забор воздуха для горения и отвод продуктов сгорания производится с улицы или, реже, другого помещения, при помощи встроенного вентилятора через особые воздуховоды малого диаметра (коаксиальный либо раздельный варианты). К преимуществам данного типа котлов относят возможность размещения в любом месте дома, в том числе в квартире, отсутствие предварительно оборудованного стандартного вертикального дымохода большого сечения, возможность горизонтального вывода воздуховодов через стену.

АВТОМАТИКА



Котельная автоматика – это система управления котлом, которая регулирует режим его работы. Современные системы автоматизации котельных сводят функции человека к  онлайн-мониторингу работоспособности и параметров всего комплекса устройств. Система автоматизации позволит Вам запускать и регулировать, моментально узнать о неисправности и защитить оборудование, так же сэкономить на электроэнергии . Главными элементами конструкции являются предохранительный и основной клапаны, перекрывающие подачу топлива в рабочую зону или открывающие доступ газу в камеру сгорания.

Существует 2 вида автоматики:

-Энергозависимая; для работы нуждается в  бесперебойной подаче электричества.

-Энергонезависимая; упрощенная механическая конструкция, не требующая постоянной электрической подпитки.
